零距离解密双镜头模组 拆解华为P9

2016-05-15作者:三帝动画点击:
最近拆解了华为新手机P9,打开之后很容易发现,电池是最大的组件。因为大容量电池的存在,手机给其它组件留的空间很小,由于采用了创新设计,华为还是将所有组件都装了进去。

后置摄像头系统由2个摄像头组成,采用了容易更换的USB-C接口。总体来讲,华为P9的内部组件和外部一样出色。

关于P9有一些关键的要点值得留意:

——双摄像头比iPhone 6s摄像头短,但是没有短多少,这点特别引人注意。

——尽管一直有传言说iPhone将会抛弃耳机接口,P9仍然配备了3.5毫米音频接口,和现有的耳机兼容。

——华为电池额定容量11.08瓦时(Wh),典型容量11.46瓦时。

下面是详细拆解报告:

第一步:

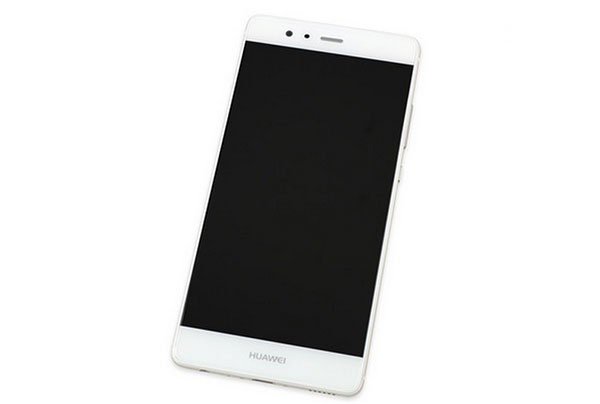

华为P9是一款高端一体式手机,它配有5.2英寸1080x1920(423ppi)IPS-NEO LCD屏幕,安装Kirin 955 8核CPU,4个Cortex-A72的频率为2.5GHz,4个Cortex-A53内核1.8GHz,还配有Mali-T880 MP4 GPU。摄像头系统包括两个1200万像素f/2.2、27毫米莱卡光学镜头,支持双LED闪光;前面配有800万像素摄像头。手机存储空间为32GB或者64GB,可以通过MicroSD扩展到128GB。指纹传感器安装在手机背部。配有Android 6.0系统。

第二步:

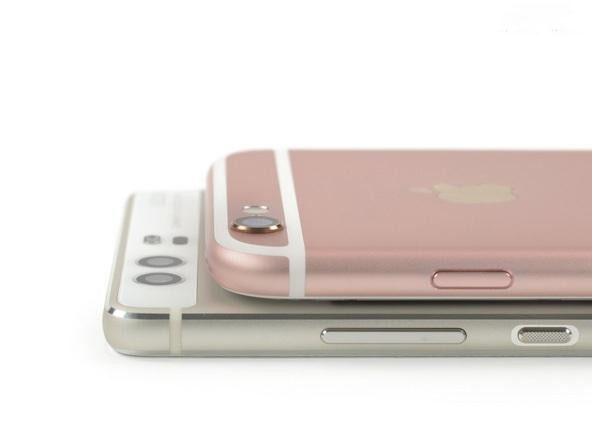

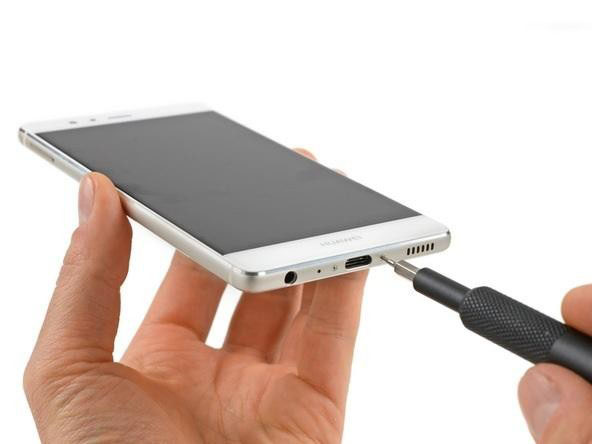

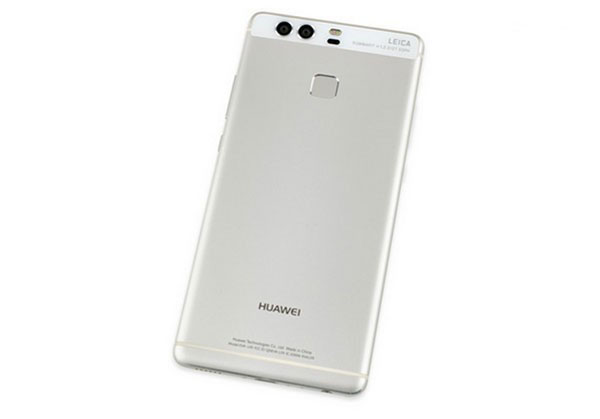

在保持手机背部的平滑上,华为做得比苹果好,因为它的手机很苗条,摄像头没有像苹果iPhone一样隆起。天线条、斜切边边缘、拉丝铝、Pentalobes防撬螺丝……华为P9似乎将iPhone当成了参考设计,就连螺丝也一样。

在P9之前,我们只在苹果生态系统中看到了“Pentalobes”防撬螺丝,希望它不要成为趋势。

实际上,华为没有什么好理由使用Pentalobes螺丝,螺丝很浅、配有圆形裂片,很容易就会磨损脱落。使用Pentalobes螺丝的原因只有一个:禁止用户撬开手机。

第三步:

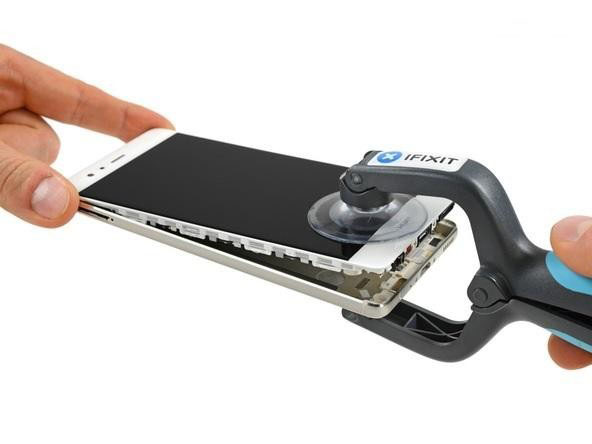

由于预感到P9模仿了iPhone的设计,我们使用iSclack工具(专门打开iPhone的工具)打开手机,防止指纹传感器暗中布有线缆。

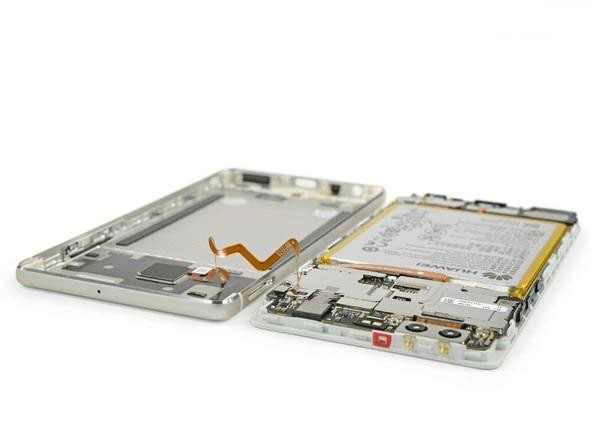

事实证明,华为的确固定了传感器!后盖几乎与手机其它部分完全分离,中间用一条可折叠排线连接,要拆开很容易。

第四步:

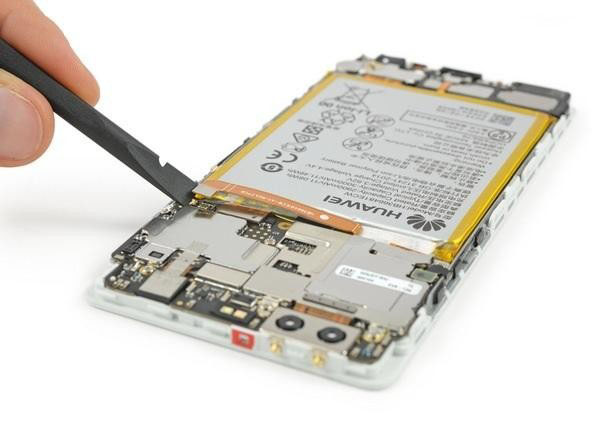

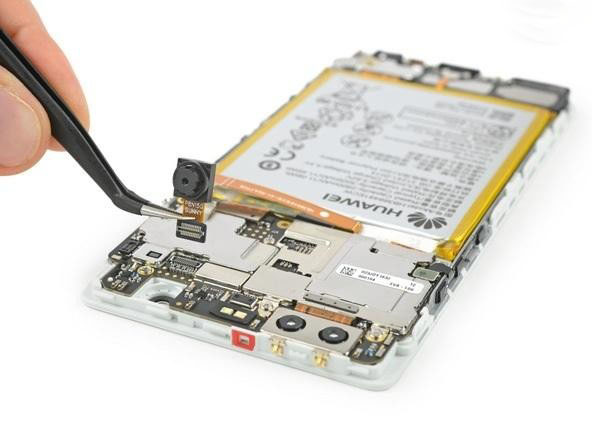

接下来我们要拆掉电池,然后是800万像素、f/2.4的自拍摄像头,它用一些简单的带子固定连接器。前置摄像头很可爱,上面还有一个小洞。


第五步:

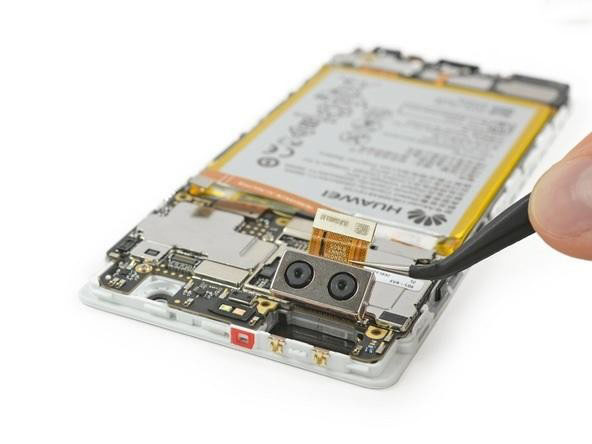

后置双摄像头用一根排线连接,很容易拆除。

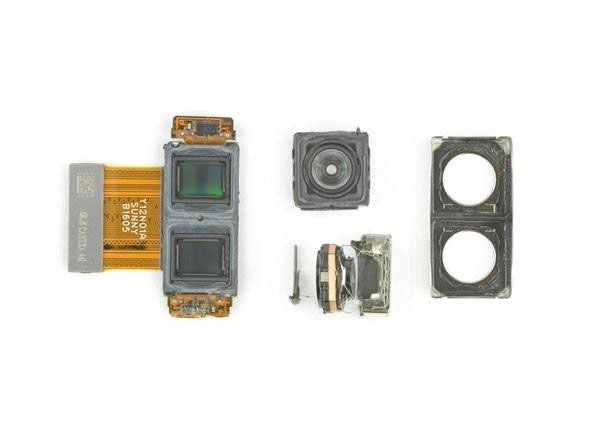

P9的双摄像头由两个图像传感器组成:一个是普通的1200万像素RGB传感器,一个是1200万像素的单色(黑白色)传感器。

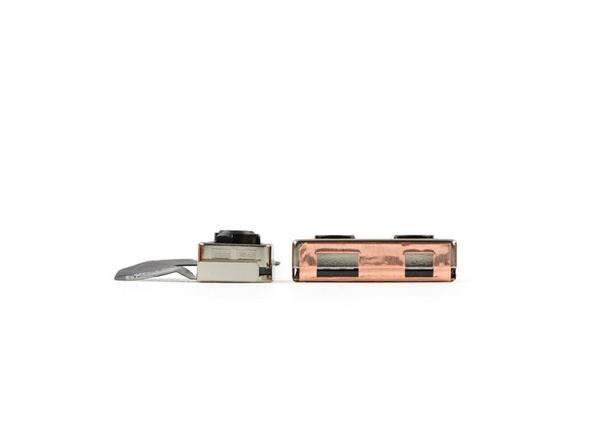

额外的单色传感器可以为彩色照片增加深度和对比度,它还可以作为黑白摄像头使用。P9的双摄像头比隆起的iPhone 6s摄像头短,但是没有短太多,这点特别引人注意。

第六步:

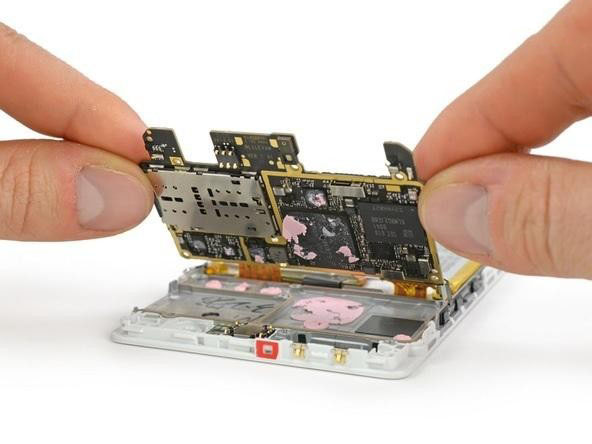

拆开主板我们会在手机中看到更多的热胶,很久没有在手机中看到这么多的热胶了。

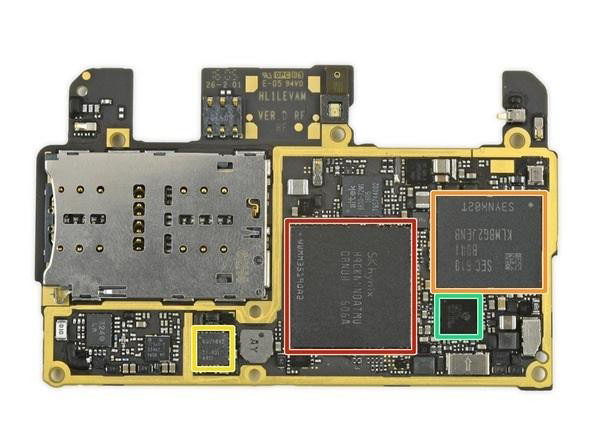

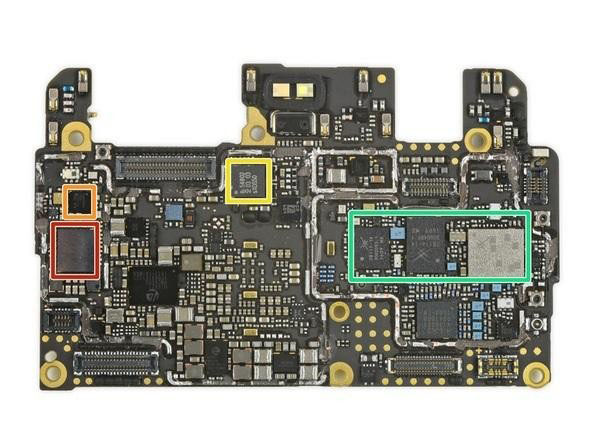

主板前面的芯片包括:

——SK海力士H9CKNNNDATMU 24 Gb(3GB)LPDDR3内存。

——三星KLMBG2JENB 32 GB eMMC闪存。

——德仪BQ25892 快速充电IC。

——HiSilicon Hi6402音频编解码器。

第七步:

接下来看看主板背部:

——博通BCM4345 5G Wi-Fi、蓝牙4.0控制器。

——博通BCM47531A1,看起来和BCM4752 GNSS控制器差不多。

——NXP 54802 NFC控制器。

——Skyworks SKY78117、SKY78114、SKY78113 SkyOne前端模组,它们主要用来提供WCDMA/LTE、FDD/TDD LTE功能。

第八步:

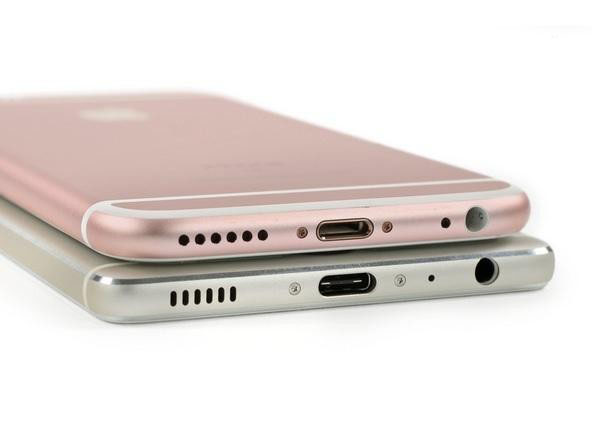

尽管有传闻称iPhone将会抛弃耳机接口,但是华为P9还是配备了3.5毫米标准音频接口,它兼容现有的耳机。耳机接口安装的是一个独立的、模块化组件,它没有焊接在一起。

USB-C子板也是自由的,尽可能不依附在其它部件上。一般来说,USB接口的磨损会比较严重,每天至少要插一次,华为P9安装独立容易更换的USB-C接口值得表扬。

第九步:

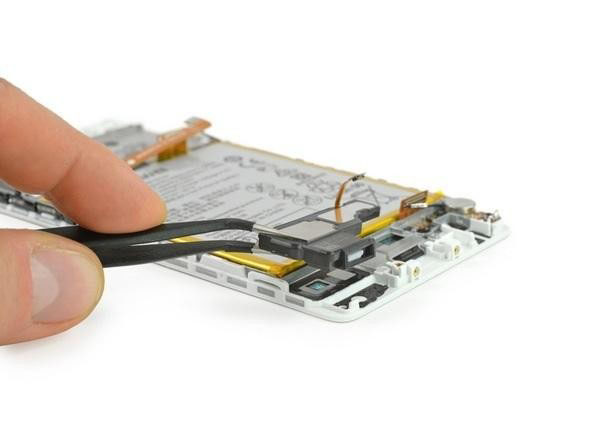

耳机喇叭用弹簧触点连接,非常好,拆解并不复杂。

第十步:

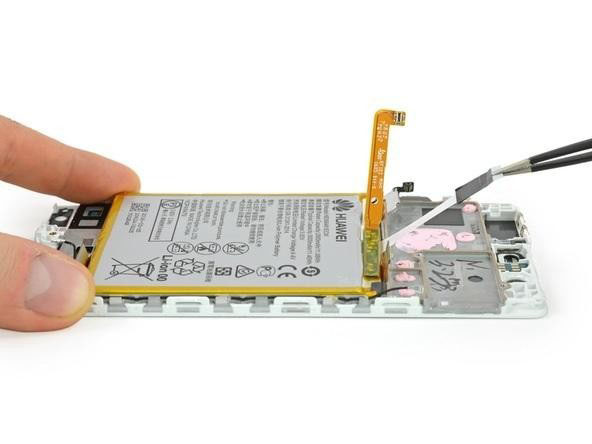

拆掉黑色的带子,我们就会发现P9电池底部也安装了粘合拉带。对于这种拉带我们无法竖起大拇指赞扬。要用可逆的方式固定电池,拉带是一种省事、低成本的选择。

华为对电池的描述是:“额定容量”11.08瓦时(Wh),“典型容量”稍高,达到11.46瓦时。iPhone Plus的电池容量为10.45瓦时,三星Galaxy S7为11.55瓦时。

第十一步:

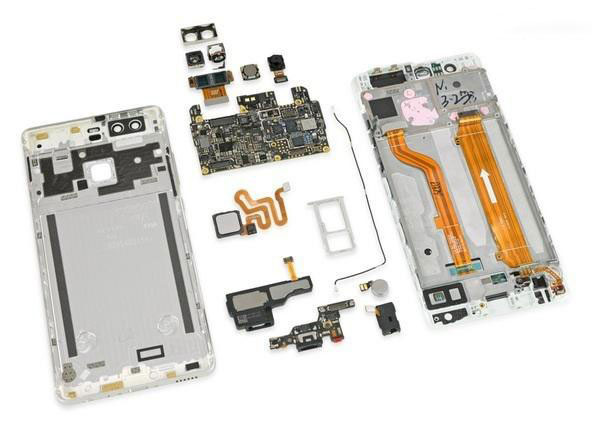

最终华为P9的修复性得分为7分,最高分10分,分数越高代表越容易修复。由于采用了弹簧触点式的模块化组件、布线经过深思熟虑、尽量不使用粘合剂,使得手机修复成本更低、更容易。

电池容易拆解,虽然拆解时需要具备移除粘合剂的技术,但是并不困难。如果要更换显示屏,几乎要拆掉整个手机才行。
